518系列2D高度仪
特点：
1.最高级别精度
●指示精度：可达（1.1+0.6L/600）μm
与光栅尺专业工厂生产的高精度测长单位和高精度导向方式相得益彰，实现了级别最高精度。测量 600mm时的指示精度：1.7μm
2.出从的操作性
●简单的一键操作
使用频度较高的测量可以集成在图标式指令的一个键上。即使初学者使用起来也不会困惑，能立即进行测量。
●使用彩色TFT液晶
提高了易读性和操作性。
●USB-存储容量无限制
对应机种范围更大，容易使用，可使用在2GB字节以上的USB存储器。
●协助测量动作的高精度空气轴承
安装在内置小型压缩机和基座上的空气轴承，使在平台上移动变得很容易。
此外，还配备有支持对测量精度没有影响的极其微小的上浮式测量半悬浮模式。
对大型被测量工具的孔或轴的扫描测量以及位移测量等，可边移动边操作，操作性能发挥无限威力。
并且，配置握柄（518-352DC LH600EG）时，可进一步提升操作性。
3.丰富的功能和充实的选件
●超强的测量.演算功能
除了高度测量和圆测量等的基本测量功能之外，还可以进行位移测量、直线度测量、直角度测量等。
此外，还配备了平面测量功能和公差对比功能等。
●可实现测量工作的标准化
由于可对工作进行一系列的测量动作进行编程，这对批量产品非常有效。不仅如此，反复测量时，测针自动移动到下一个测量位置（高度），如果建立作业程序手册便可实现测量的标准化。
●统计分析功能协助质量管理
实时判断已测量的数据是否合格。数据库里最大能保存60000数据，可进行平均值.标准差.工序能力等各种统计演算。此外，图解显示的直方柱状图能协助管理质量。
●具有高度兼容性的数据处理装置
数据处理装置中枢上装载有高性能CPU，将来可有效支持软件的升级。
不仅如此，测量结果还可以输出CSV格式，可在顾客所有的软件上再次利用。
●丰富多样的外部接口
配备能与安装在主机上的报告打印机或A4尺寸打印机相连接的接口。
通过USB存储器，可备份或恢复保存零件程序或测量数据。
此外，RS-232C接口还可 向PLC等外部机器输出测量结果。
●对应多种工作的丰富的测针选配
各种测头、替换测针能灵活满足复杂的工件开着以及各种各样的测量内容。
带Ø5档的测头用各种替换测针，深度测量测头以及千分表用支架等配件悉数配备。
可安装三坐标测量机测针的带M2/M3螺纹的模柄，使得用途范围更加广阔。

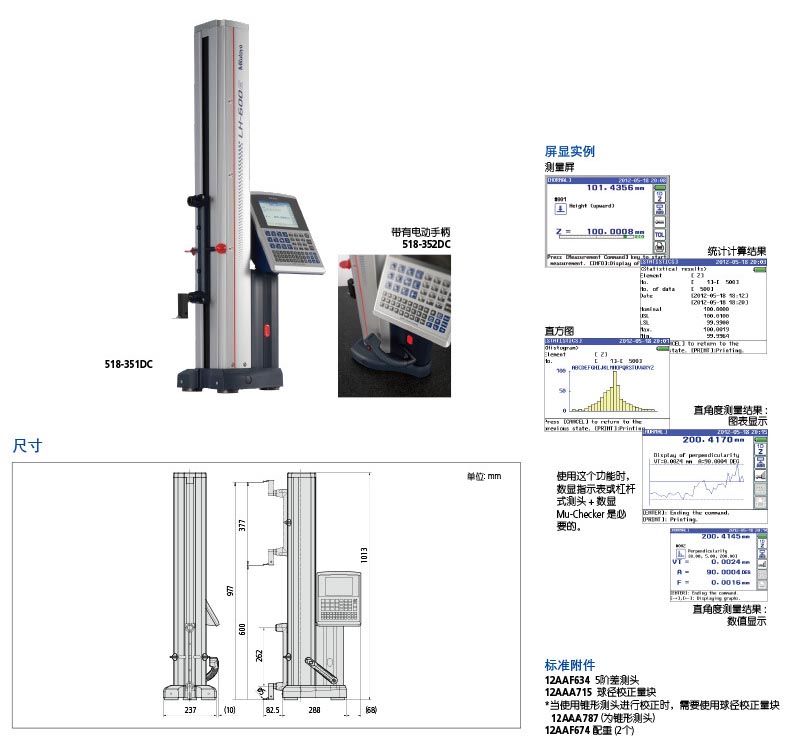

技术参数：
|
货号 |
518-351DC |
518-352DC |
|
型号 |
LH-600E |
LH-600EG |
|
测量范围（行程） |
0~972mm（600mm） |
|
最小显示量 |
0.0001/0.001/0.01/0.1mm（可以选择） |
|
精度(20°C) |
指示精度*1 |
（1.1+0.6L/600）μm L=任意测量长（mm) |
|
重复精度*2 |
平面：0.4μm（2σ）孔：0.9μm（2σ） |
|
直角度（前后）*2 |
5μm（补正后） |
|
直线度（前后）*2 |
4μm（机器精度） |
|
导向方式 |
滚动式轴承导向 |
|
驱动方式马达驱动器 |
（5，10，15，20，25，30，40mm/s）/手动 |
|
测长系统 |
反射型线性编码器 |
|
测力 |
1N（自动定压功能） |
|
平衡方式 |
悬控配重 |
|
主机浮动方式 |
全浮动（移动时）/半浮动（测量时）空气轴承 |
|
空气源 |
内置压缩机 |
|
显示装置 |
5.7英寸彩色TFT LCD（320*240dot LED带背光） |
|
可存储程序 |
50 |
|
可存储数据 |
60000（1个程序最大数据30000） |
|
电源 |
电池/AC适配器 |
|
电池操作时间 |
运行时 |
约5小时（浮动.电动上下动时占总工作量25%） |
|
待机模式时 |
约10小时 |
|
电池充电时间 |
约3小时（充电中电池也可以使用） |
|
外观尺寸（W*D*H） |
237*448*1013mm |
247*448*1013mm |
|
重量 |
24kg |
24.5kg |
|
动作温度/湿度范围 |
5~40°C/20~80%RH（不结露） |

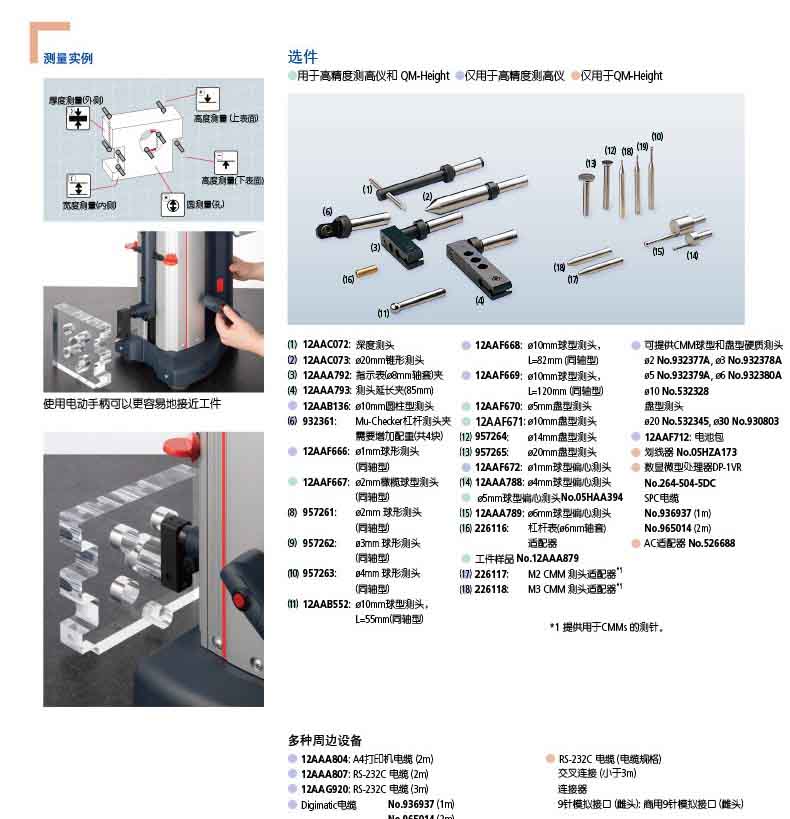

配件：

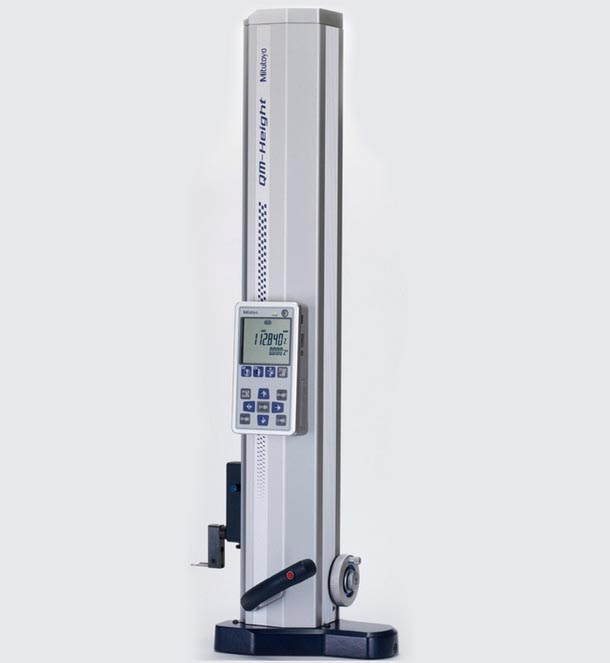

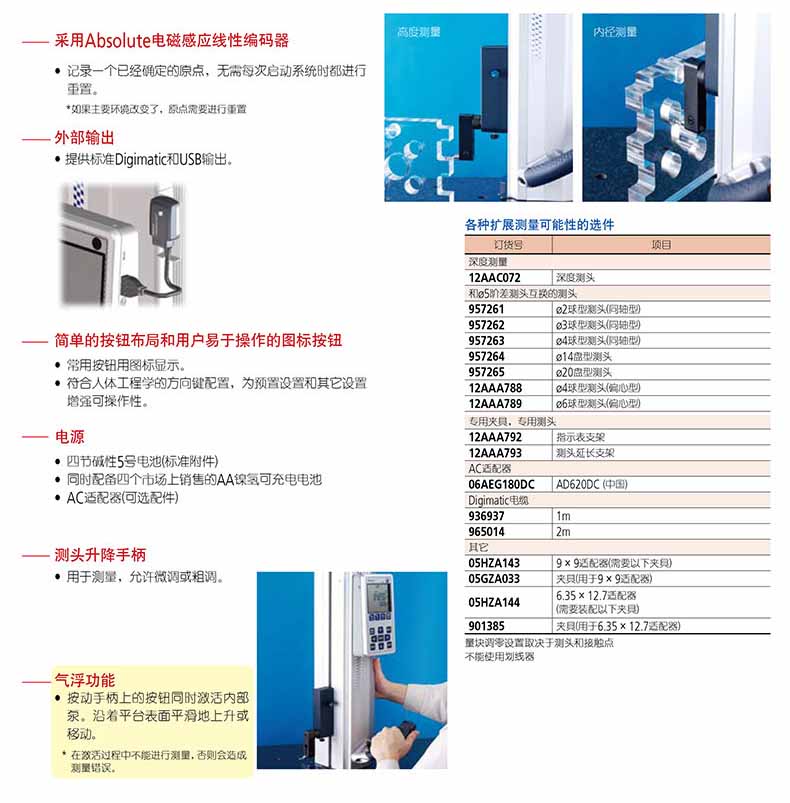

518系列1D高度仪特点：
• 超高精度 ±(2.4+2.1L/600)μm。
• 带内置空气压缩机的悬浮装置确保沿着平台表面平滑地移动。
(低成本的版本没有空气悬浮装置可用)
• 易观察，面板操作简单，允许一键执行主要测量。
• 4节5号电池连续使用，寿命长达300小时。
(也可以与四个市场上销售的AA充电镍氢电池同时使用)
• 可选范围广，增强了可操作性，包括各种测头测针和USB Input Tool，
允许输出到PC。
技术参数：
|
订货号 |
518-230 |
518-232 |
518-234 |
518-236 |
|
测量范围 |
0-350mm |
0-600mm |
0-350mm |
0-600mm |
|
分辨率（可选择） |
0.001/0.005mm |
0.001/0.005mm |
0.001/0.005mm |
0.001/0.005mm |
|
20℃精度 |
指示精度 |
±（2.4+2.1L/600)μm |
|
重复精度*1 |
2σ≦1.8μm |
|
垂直度*2（20℃） |
7μm |
12μm |
7μm |
12μm |
|
导向方式 |
滚动轴承 |
|
驱动方式 |
手动（手轮） |
|
检测原理 |
电磁感应绝对编码器 |
|
测力 |
1.5±0.5N |
|
数据输出 |
Digimatic/USB |
|
气浮装置 |
不包括 |
包括（用于移动） |
|
电源 |
碱性AA电磁*4（标准附件）/AC适配器（可选配置）/支持镍氢充电电池*4 |
|
电池寿命*5 |
约300个小时（连续使用）LED：除了全时照明
约100个小时（连续使用）LED：除了全时照明 |
约300个小时（连续使用）LED：除了全时照明 |
|
约3.3天（正常使用）
当使用5小时/天，240天/年时。
这包括0.5小时/天的空气悬浮使用。 |
|
重量 |
25kg |
29kg |
25kg |
29kg |
|
尺寸（mm） |
行程350mm型：280(W)*273(D)*784(H)mm
行程600mm型：280(W)*273(D)*1016(H)mm |
|
运行温度范围（推荐） |
-10-50°C（10-30°C） |
|
湿度范围 |
20-80%RH（不结露） |
|
储存温度范围 |
-10-50°C |
|
湿度范围 |
5-90%RH（不结露） |
*1指示精度和重复精度，使用带有Ø5球型测头的标准夹具，从平面测量调试获得。不同于高度测量在直径，最小（最大）值，圆齿距或位移测量情况下。由于扫描测量中测力的变化，测量误差可能大于精度等级表中列出的值。
*2垂直度是指平面测量通过杠杆表（MLH-321)和Mu-checker(M-411）与基准面测量获得。
*3需要特殊的通信驱动程序和软件。
可以从Mitutoyo网站下载，网址http://mituutoyo.co.jp/eng/
*4当使用气浮装置时，请使用JIS 1级或更高级的平台。表面划痕或使用不当可能会阻止系统运行到指定的性能。
*5电池寿命取决于操作方式。
|
