关于TP20

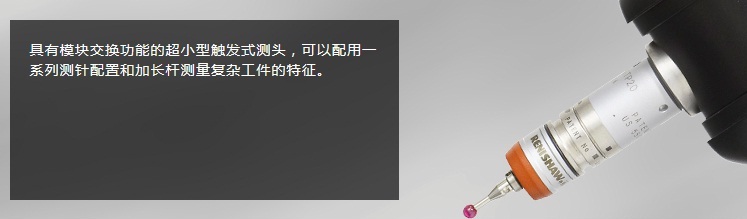

 TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计，由测头本体和可分离测针模块组成，使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能，无需重新标定测针端部，大大节省了检测循环的时间。

模块具有多种触发力，使测头性能能够完全符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。

TP20系统可方便地用于坐标测量机系统的改造，并与现有触发式测头接口、加长杆和转接头兼容。

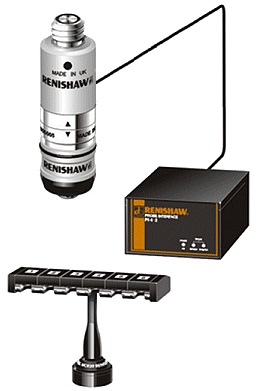

系统组件

系统组件包括：

       TP20测头本体

       TP20测头模块 — 七种不同选择，以适应各种应用

       MCR20模块交换架 — 自动操作

       MSR1模块存放架 — 手动操作

       适合与雷尼绍的PI4-2、PI7-2或PI200连接

目前可提供7种适合各种应用的测头模块系列，以端部的颜色区分。

模块		应用	测力	测针长度
SF — 标准测力		适合大多数应用场合	XY： 0.08 N Z： 0.75 N 测针：10 mm	10 - 50 mm GF
LF — 低测力		低触发力应用，例如橡胶密封件	XY： 0.055 N Z： 0.65 N 测针：10 mm	10 - 30 mm
MF — 中测力		需要高于标准测力的场合	XY： 0.1 N Z： 1.9 N 测针：25 mm	10 - 60 mm
EF — 高测力		大直径/偏重测针组件或机器振动造成误触发的场合	XY： 0.1 N Z： 3.2 N 测针：50 mm	10 - 60 mm
6W — 六向		在-Z方向测量，例如退刀槽	XY： 0.14 N Z： 1.6 N 测针：10 mm	10 - 50 mm
EM1 STD — 50 mm加长杆		需要50 mm加长杆的大多数应用场合	XY： 0.08 N Z： 0.75 N 测针：10 mm	10 - 50 mm
EM2 STD — 75 mm加长杆		需要75 mm加长杆的大多数应用场合	XY： 0.08 N Z： 0.75 N 测针：10 mm	10 - 50 mm

MCR20测头模块交换架用于妥善存放测头模块以便快速自动交换，并且保护它们不受工作环境中的空气污染。

MSR1模块存放架可妥善地存放6个模块，减轻了进行手动交换的操作人员的工作，有助于提高生产率。
